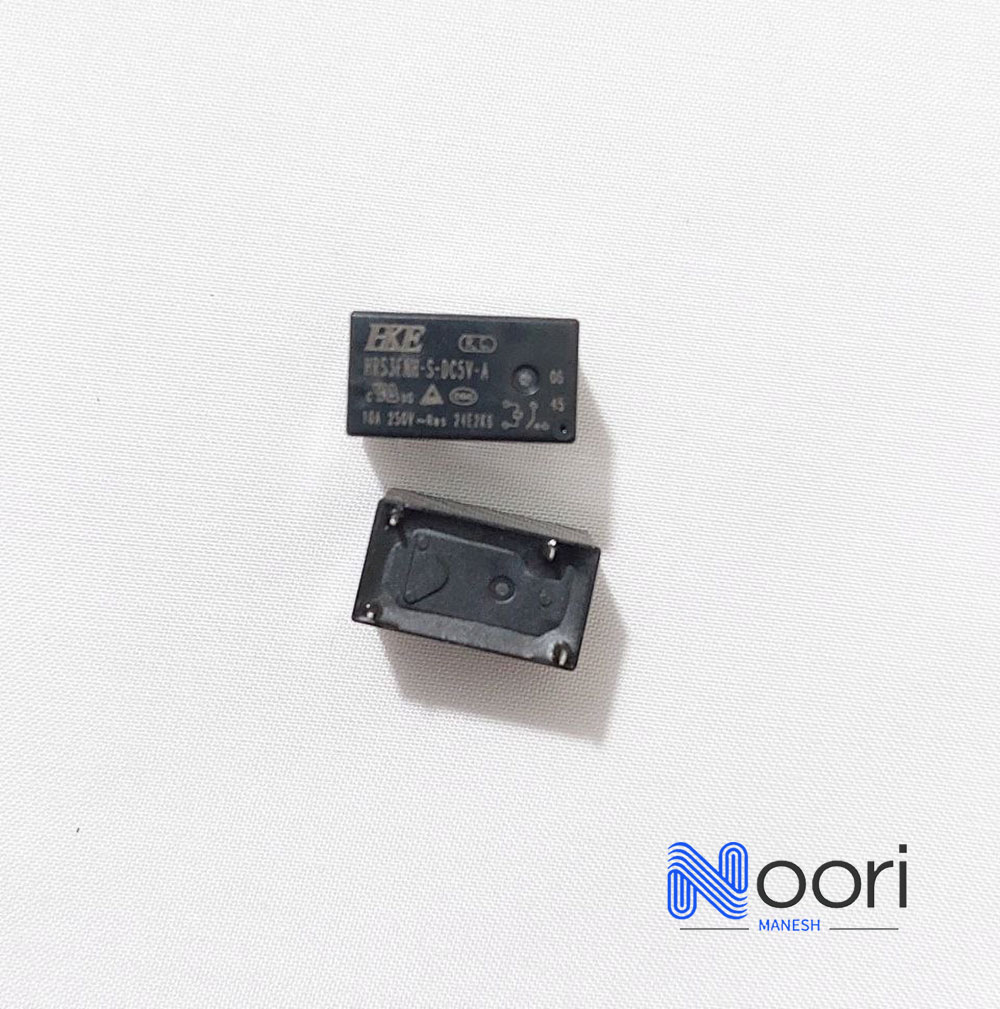

رله (Relay)

رله یک قطعه الکترومکانیکی است که کاربرد آن در مدارات الکتریکی مانند یک کلید ساده می باشد با این تفاوت که برخلاف کلید که برای باز و بسته شدن آن باید به صورت دستی عمل کرد در رله باز و بسته شدن بوسیله جریان الکتریکی انجام می شود.

استفاده از رله این امکان را به ما می دهدکه بتوانیم دو بخش مجزاییک سیستم را که دارای دو منبع ولتاژ مختلف هستند، از هم جدا کنیم. به عنوان مثال با این قطعه میتوانیم یک موتور الکتریکی ۲۲۰ ولت را به وسیله میکرو کنترلر که دارای ولتاژ ۵ ولت است بدون هرگونه اتصال فیزیکی بین آنها راه اندازی کنیم.

رله از سه بخش سیم پیچ، فنر و کنتاکت ها تشکیل شده است. وقتی جریان در سیم پیچ جاری می شود یک میدان مغناطیسی در اطراف سیم پیچ ایجاد شده و موجب جذب میله آهنی توسط سیم پیچ می شود. انتهای میله آهنی مانند یک سوئیچ عمل کرده و مدار را باز یا بسته می کند. وقتی سیم پیچ مغناطیسی نباشد فنر موجود در رله میله آهنی را به حالت طبیعیش (باز یا بسته) برمیگرداند. در بلوک دیاگرام رله های الکترومکانیکی فنر نشان داده نشده ولی این فنر به صورت داخلی وجود دارد.
